Page 73 - Vol.39

64
61
62
63

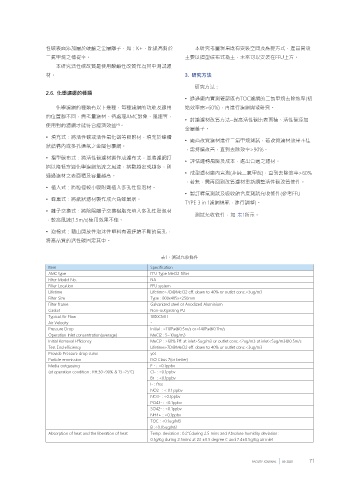

性碳表面添加屬於硬鹼之金屬離子，如：K+，能提高對於 本研究考量現場既有安裝空間及應變方式，產品開發 51 52 53 54
二氯甲烷之捕捉率。 主要以摺型碳布式為主，未來可以安裝在FFU上方。
本研究活性碳改質是使用酸鹼性改質作為其中測試濾
材。 3. 研究方法

研究方法 :
2.6. 化學濾網的種類
• 透過廠內實測確認既有TOC濾網的二氯甲烷去除效率(初
化學濾網的種類有以下幾種，每種濾網的功能及適用 始效率需>60%)，再進行濾網開發研究。
的位置都不同，需考量濾材、待處理AMC對象、風速等，
• 討論濾材改質方法–提高活性碳比表面積、活性碳添加
使用對的濾網才能符合經濟效益 。
[4]
金屬離子。
• 填充式：將活性碳或活性氧化鋁等吸附材，填充於蜂槽
• 廠商改質濾材進行二氯甲烷測試，若改質濾材效果不佳
狀結構內或多孔通氣之金屬包覆網。
，需持續改善，直到去除效率>90%。
• 摺型碳布式：將活性碳濾材製作成濾布式，並將濾網打
• 評估運轉風險及成本，選出合適之濾材。
摺以降低穿過化學濾網氣流之風速，摺數越密或越多，則
• 成型濾材廠內實測(非純二氯甲烷)，直到去除效率>60%
通過濾材之表面積及容量越高。
，若無，需再回到改質濾材重新調整活性碳改質條件。
• 植入式：將粒徑較小吸附劑植入多孔性發泡材。
• 製訂釋氣測試及吸收飽合度測試允收條件(參考FFU
• 蜂巢式：將紙狀濾材製作成六角蜂巢狀。
TYPE 3 in 1濾網規範，進行調整)。
• 離子交換式：將陰陽離子交換樹脂充填入多孔性發泡材
測試允收條件，如 表1所示。
，較高風速(1.5m/s)使用效果不佳。

• 泡棉式：藉由開放性泡沫性塑料有著連續不斷的氣孔，
將高品質的活性碳固定其中。

表1、測試允收條件
Item Specification
AMC type FFU Type MeCl2 Filter
Filter Model No. NA
Filter Location FFU system
Lifetime Lifetime>7D@MeCl2 eff. down to 40% or outlet conc.<3ug/m3
Filter Size Type : 800x485x<250mm
Filter frame Galvanized steel or Anodized Aluminium
Gasket Non-outgassing PU
Typical Air Flow 1000CMH
Air Velocity -
Pressure Drop Initial : <110Pa@0.5m/s or<140Pa@0.7m/s
Operation Inlet concentration(average) MeCl2 : 5~10ug/m3
Initial Removal Efficiency MeCl2 : >60% Eff. at inlet>5ug/m3 or outlet conc.<2ug/m3 at inlet<5ug/m3@0.5m/s
Test End efficiency Lifetime>7D@MeCl2 eff. down to 40% or outlet conc.<3ug/m3
Provide Pressure drop curve yes
Particle emmission ISO Class 7(or better)
Media outgassing F - : <0.1ppbv
(at operation condition : RH:30~90% & 13~25℃) Cl- : <0.1ppbv
Br- : <0.1ppbv
I- : free
NO2- : < 0.1 ppbv
NO3- : <0.1ppbv
PO43- : <0.1ppbv
SO42- : <0.1ppbv
NH4+ : <0.1ppbv
TOC : <0.1ug/M3
B :<0.05ug/M3
Absorption of heat and the liberation of heat Temp. deviation : 0.2℃during 2.5 mins and Absolute humidity deviation :
0.1g/Kg during 2.5mins at 23 ±0.5 degree C and 7.4±0.5g/Kg air inlet

FACILITY JOURNAL 09 2020 71 72 73 74

81 82 83 84

91 92 93 94
