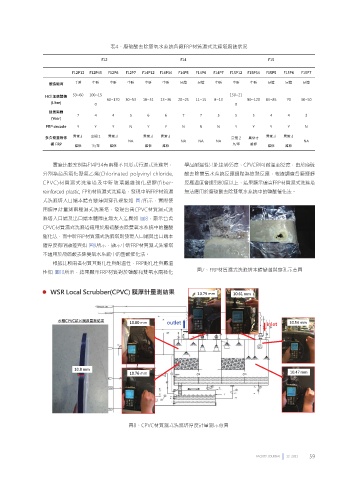

Page 61 - Vol.44

表4、廢硫酸去除雙氧水系統各廠FRP材質濕式洗滌塔腐蝕狀況

實廠比較案例為F14P34有兩種不同形式行濕式洗滌塔， 學品耐溫性只能達到65度，CPVC則可耐溫至82度，由於廢硫
分別為台禹氯化聚氯乙烯(Chlorinated polyvinyl chloride, 酸去除雙氧水系統反應過程為放熱反應，根據調查各廠運轉
CPVC)材質濕式洗滌塔及中昕玻璃纖維強化塑膠(fiber- 反應溫度會達到80度以上，結果顯示確實FRP材質濕式洗滌塔
reinforced plastic, FPR)材質濕式洗滌塔，發現中昕FRP材質濕 無法應用於廢硫酸去除雙氧水系統中的鹽酸催化法。
式洗滌塔入口端本體有變薄與穿孔現象如 圖7所示，實際使
用膜厚計量測兩種濕式洗滌塔，發現台禹CPVC材質濕式洗
滌塔入口端及出口端本體厚度無太大差異如 圖8，顯示台禹
CPVC材質濕式洗滌塔適用於廢硫酸去除雙氧水系統中的鹽酸
催化法，而中昕FRP材質濕式洗滌塔則發現入口端與出口端本
體厚度有明顯差異如 圖9所示，顯示中昕FRP材質濕式洗滌塔
不適用於廢硫酸去除雙氧水系統中的鹽酸催化法。
根據比較兩者材質其耐化性與耐溫性，FRP耐化性與戴溫
性如 圖10所示，結果顯示FRP材質對於鹽酸和雙氧水兩種化 圖7、FRP材質濕式洗滌塔本體變薄與穿孔示意圖

圖8、CPVC材質濕式洗滌塔厚度計量測示意圖

FACILITY JOURNAL 12 2021 59
